TYB系列永磁變頻同步電動機
生產廠家: 瀏覽量:已有人關注
 點擊看大圖
|
定義：
TYB系列工業泛用型永磁變頻電機，我們采用了與其相匹配的0.35mm, WW300高性能矽鋼片來滿足其小積極、高導磁率的特點，把電機的體積與重量縮小了一倍以上，平均中心高要低于原異步電機的3-5個機座號，機身大膽采用全拉伸鋁設計，達到了小身材、大能量、高性能的特點。
TYB系列工業泛用型永磁變頻電機，我們采用了與其相匹配的0.35mm, WW300高性能矽鋼片來滿足其小積極、高導磁率的特點，把電機的體積與重量縮小了一倍以上，平均中心高要低于原異步電機的3-5個機座號，機身大膽采用全拉伸鋁設計，達到了小身材、大能量、高性能的特點。
技術特點：
1、功率范圍:7.5-315kW
2、電壓:220/380V
3、基準頻率:60/75/90Hz可選
4、防護等級:IP55
5、失速轉矩:2.5倍以上
6、調速范圍:1:100
7、調速精度:0.01%（帶編號器）
8、效率（25%一150%負載時）95%-97%
9、工作制:S1
10、絕緣等級:F級
YTB永磁變頻同步電動機是一個實現了效率及小型化.既經濟又環保的驅動系統。
轉子損失接近于零

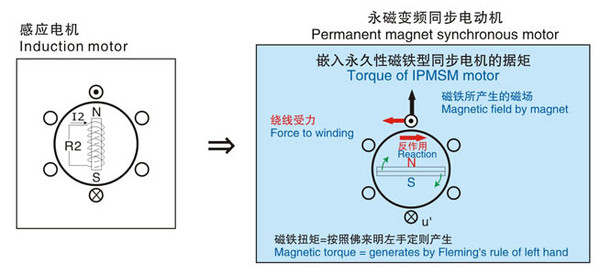

其構造為內嵌永久性磁鐵，無二次繞線，所以可將其損失控制在較低水平。

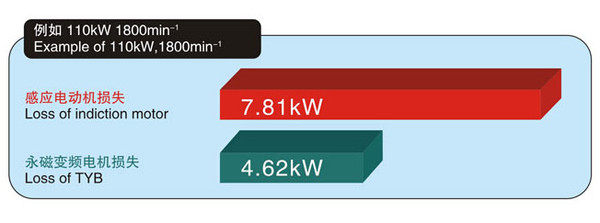

電動機損失減半(與感應電機相比)
可大幅度節能(與感應電機相比)
負載率80%、運轉率85%。
小型、輕便
機械的構造設計上也有余量。

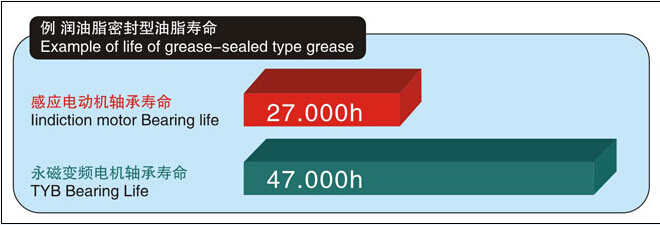

軸承壽命大約延長至2倍
因?yàn)檗D(zhuǎn)子損失非常少.所以可使軸承保持低溫.壽命延長。
即使無速度傳感器也可表現驚人的速度精度
帶傳感器
±0.01%(在額定轉速)
1:1000(速度控制范圍)
無傳感器
±0.01%(在額定轉速)
1:100(速度控制范圍)
高速響應(帶傳感器)
速度控制響應 400rad/s(-3dB)
扭矩控制響應 2krad/s(-3dB)
優勢：
1. 高效率
效率比高效電機NEMA標準值約提高3%左右，比本公司YVF2系列變頻器專用IM約提高5%左右。
2. 小型輕便

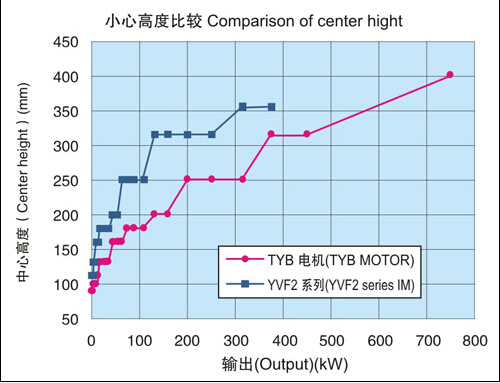

在同一輸出下中心高度比本公司YVF2系列變頻器專用IM下降2格。另外，電機重量也有大幅度減輕。(與本公司YVF2系列變壓器專用IM相比減輕32-57%
3. 低噪音

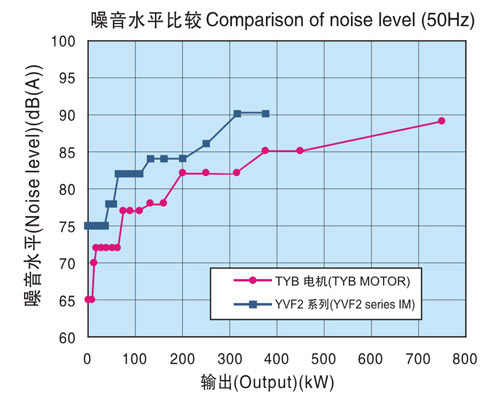

通過降低電機總損失，減少電機冷卻風量，實現了比本公司YVF2系列變頻器專用IM更低噪音化。
4. 低慣性

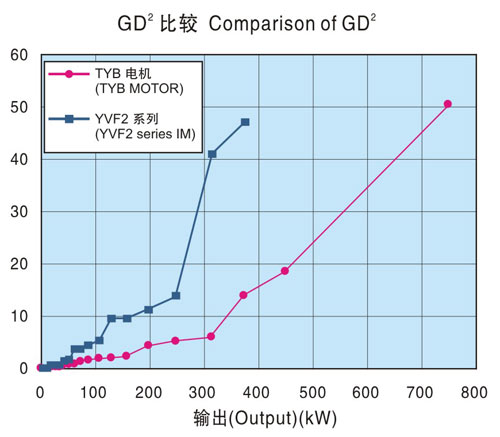

慣性力矩小，具有優越的加減速特性。(與本公司YVF2系列變頻器專用IM相比降低30-75%)。
5. 減少維護
因?yàn)檗D(zhuǎn)子幾乎不發生損失，所以軸承溫度較低，密封油脂壽命大約延長至本公司YVF2系列變頻器專用IM的1.5-2倍(約32,000-47,000 Hr)，可減輕維護工作。
6. 高功能矢量變頻器
控制永久性磁鐵電機的專用變頻器具有革新性HC功能、序列功能和追溯功能.可構成靈活控制。
7. 節能計算

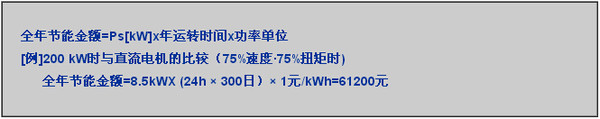

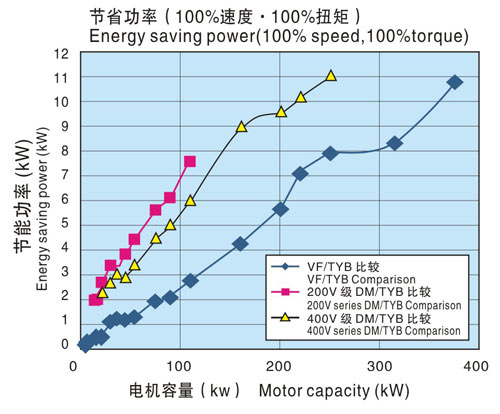

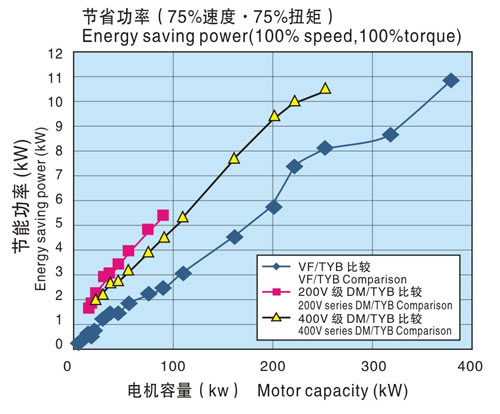

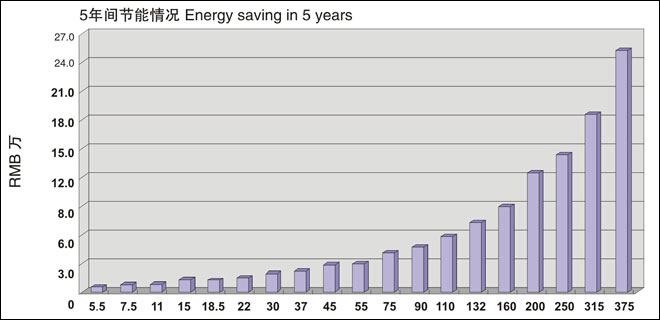

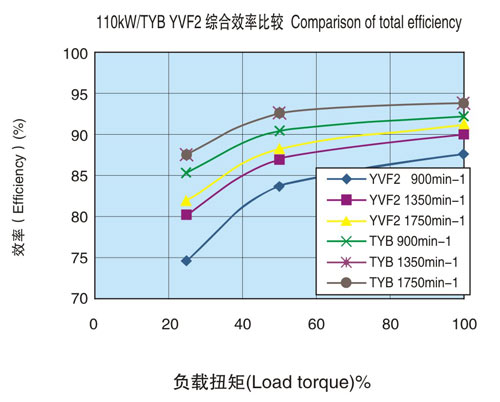

下圖是通過(TYB電機++INV)組合下的綜合效率與(感應電機(IM)+INV)、(直流電機(DM)+直流驅動裝置)的綜合效率之差來表示節省功率的。
通過電機容量求出節省功率Ps[kW]，然后可以按照下式求出節能金額。

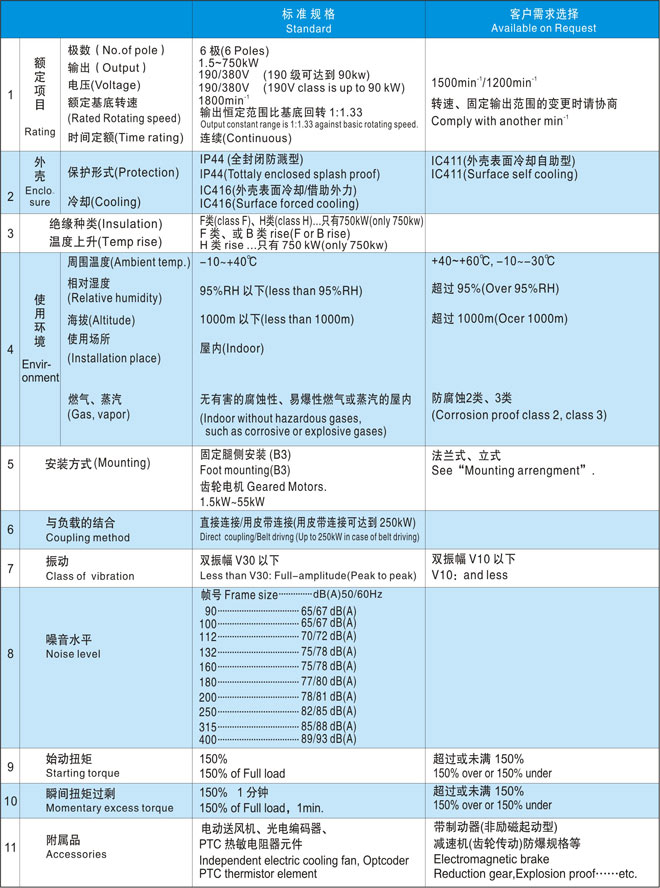

技術參數：

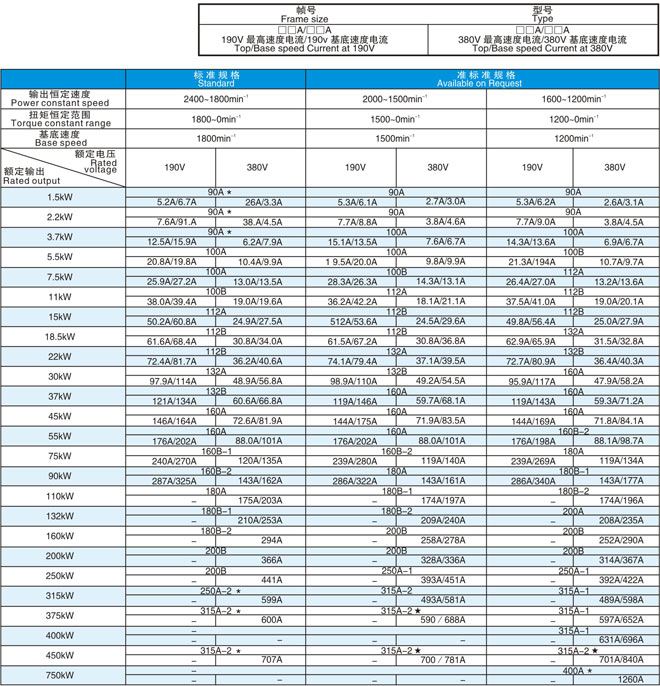

輸出、幀號適用、額定電流

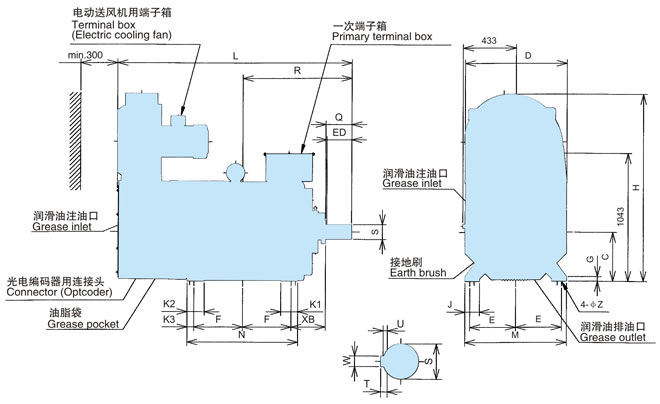

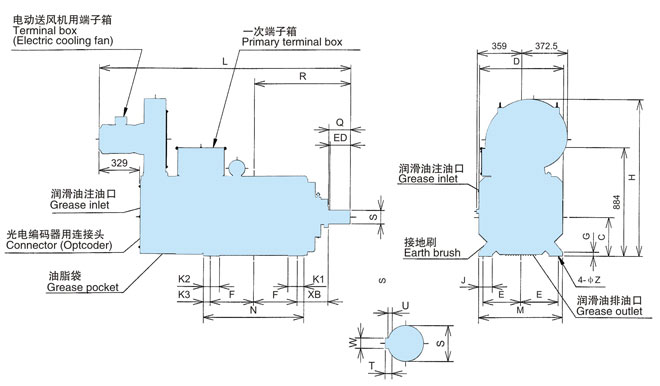

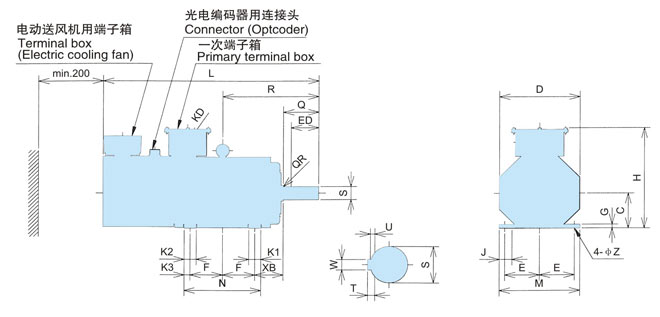

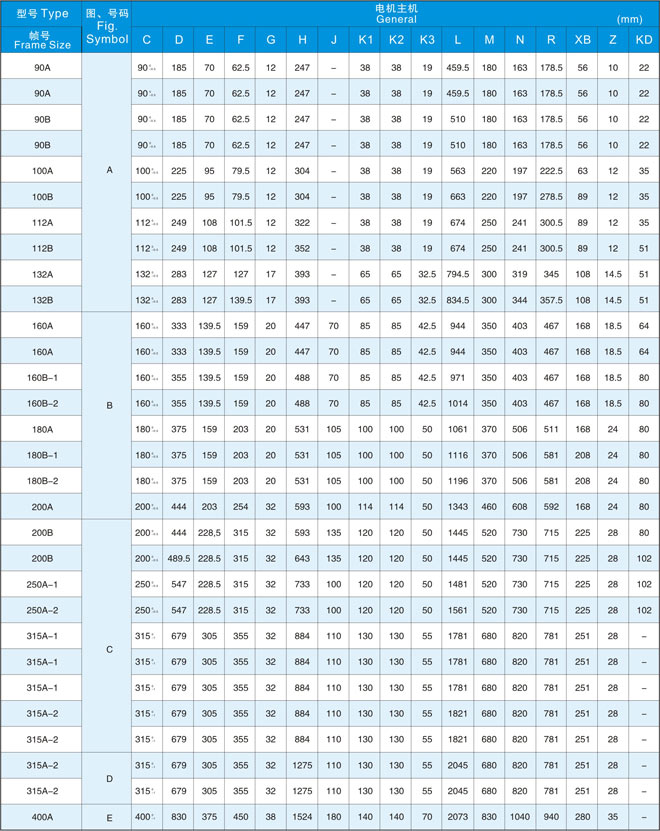

外形尺寸（腳安裝型）
注：有時會變更尺寸。接到訂單后，我們會重新提供審批用尺寸圖。

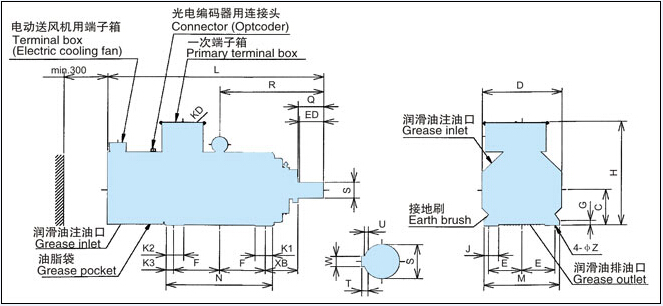

圖A (90A-132B幀)
圖B (160A-1-200A幀)
圖C (200B幀一315A-2幀)
圖D (315A-2幀)
圖E (400A幀)
參考事項：
技術參數：
輸出、幀號適用、額定電流
注1) 315kW 375kW 450kW以及750kW中，*標記只表示恒轉矩控制。但是，如果容A從750kW降低到700kW，則可適用于電機轉速范圍1500～1200min-1。 (700kW 1500/1200 min-1 1101/1170A)
注2)將375kW1600-1200 min.I只用于1200 min-1的恒轉矩控制。
注3) 375kW及450kW基底速度1500 min-1的電機轉速范圍為1800～1500 min-1。而且，450kW基底速度1200 min-1的電機轉速范圍為1500-1200 min-1(★標記)。
外形尺寸（腳安裝型）
注：有時會變更尺寸。接到訂單后，我們會重新提供審批用尺寸圖。
圖A (90A-132B幀)
圖B (160A-1-200A幀)
圖C (200B幀一315A-2幀)
圖D (315A-2幀)
圖E (400A幀)
參考事項：

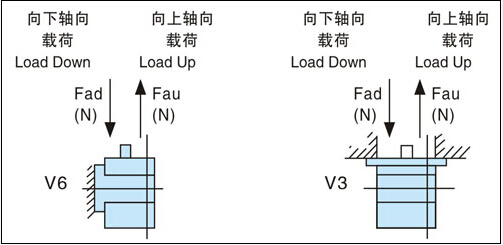

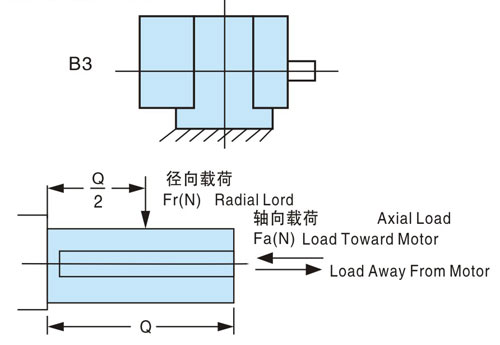

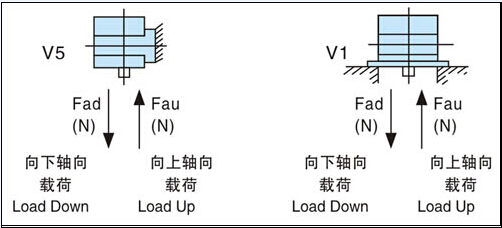

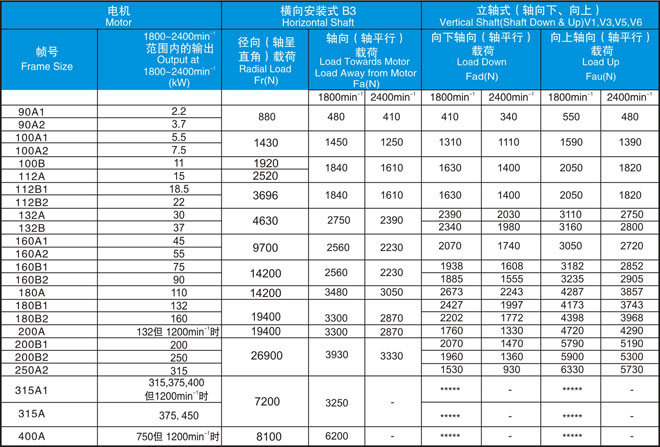

1.外伸荷載(軸荷載允許值)
橫向安裝式
立軸式(軸向下)
立軸式(軸向上)
注)關于****部分的數值請進行詢問。

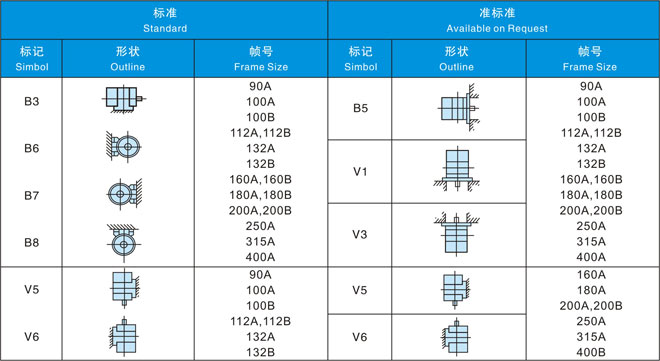

2.安裝

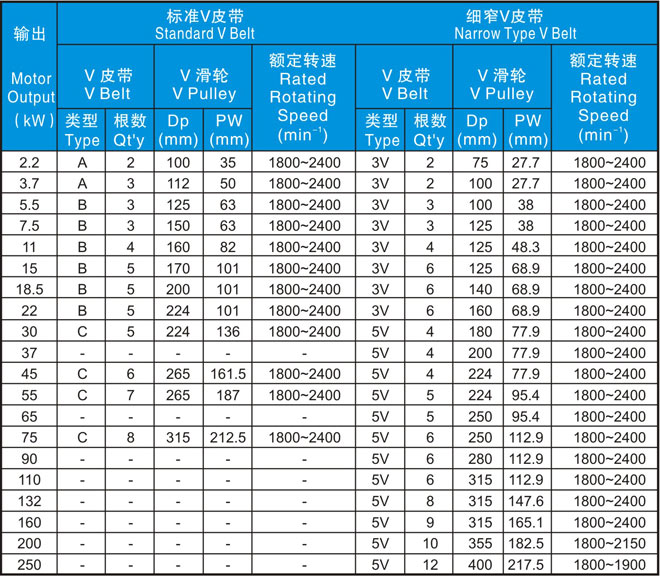

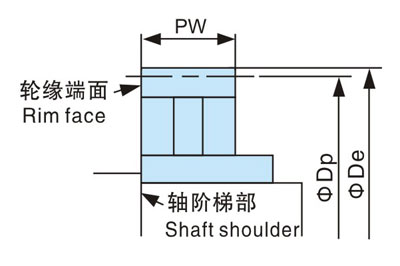

3.標準V皮帶、V滑輪適用表

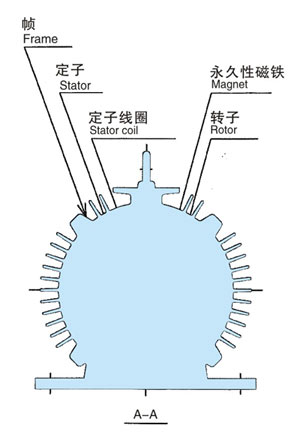

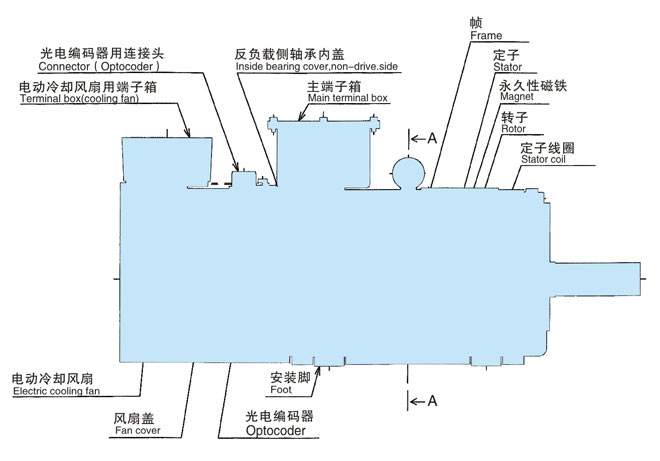

4.永磁變頻電機截面圖
永磁變頻電機使用上的注意事項：
1)不能直接用商用電源使其啟動運轉。直接用商用電源時請使用感應電機。
2)切斷電源后電機仍處于運轉中時.電機端子間會產生電壓，請不要用手觸摸。
3)如果切斷電源后電機由于有負荷仍然有可能以額定轉數以上的速度動作時，請不要使用干該用途。
4)電機中內置的溫度傳感器與電機保護繼電器組合使用，檢測出溫度異常時請停止電機運轉。
5)在高于規定溫度(40℃)的環境下使用時，電機需要降額使用，該情況下請與弊公司商量。
6) 1臺變頻器不能帶動多臺TYB電機運轉。需要用1臺變頻器帶動多臺電機時.請使用弊公司的YVF2電機(感應電機)。
7)在輸出不變的情況下使用時，請務必在變頻器和電機之間設置電磁接觸器，停電或變頻器及電機發生異常時請停止變頻器，同時關閉電磁接觸器.切斷回路。
